Trubkové šnekové dopravníky

Trubkové šnekové dopravníky slouží k dopravě obilovin a šrotů horizontálně i vertikálně, a to v rozmezí 0 - 90° v délce do 12 m. Trubkový šnekový dopravník může být opatřen násypkou, ochranným košem nebo vpádem.

Stavebnicový systém umožňuje rychlou kompletaci, montáž a snadnou údržbu.

Dopravní úhel45°90°
Ø 100 mm 15 9,5 6
Ø 150 mm 30 22 9
Výkony jsou uvedeny v t/hod na pšenici o vlhkosti 14% (750 kg/m3).
Dopravní úhel45°90°
Ø 100 mm 11 7 4,5
Ø 150 mm 22 16 6,5
Výkony jsou uvedeny v t/hod na šrotech (550 kg/m3).



Napište nám

Zpracovávám...


Korečkové elevátory

Korečkové elevátory Skandia jsou určeny k dopravě obilovin, krmných směsí a šrotů ve vertikálním směru. Jsou vyrobeny z pozinkovaného plechu. Elevátory mohou být vybaveny protivýbuchovými klapkami.

Dopravníky se dodávají ve výkonech od 20 do 300 t/hod ve 3 výkonových řadách:

Farmářské - pro malé sklady s obrátkovostí 1x až 2x za sezónu, s výkony 20 - 60 t/hod

Průmyslové - pro větší sklady s obrátkovostí několikrát za sezónu, s výkony 20 - 120 t/hod

Těžké provedení - pro velké sklady, přístavy, apod. s denní obrátkovostí, s výkony 60 - 300 t/hod

Výkon (t/hod) 30, 40, 60, 80, 100, 120, 150, 200, 250, 300
Příkon (kW) 1,1 - 55
Max.výška (m) 35 - 45



Napište nám

Zpracovávám...

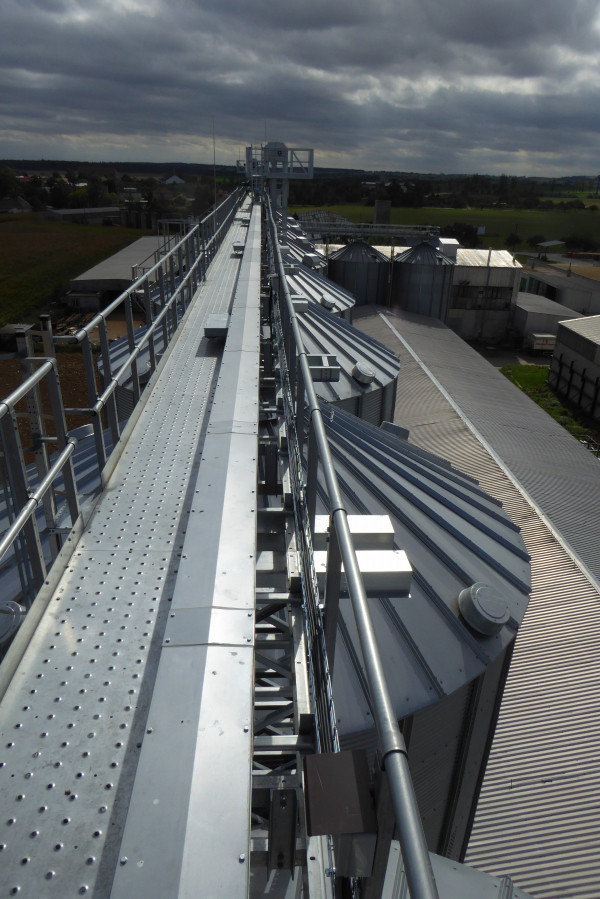

Redlery

Redlery (řetězové dopravníky) jsou určeny k dopravě obilovin, granulí, osiva, biomasy a jiných sypkých hmot v horizontálním směru. Jsou vyrobeny z pozinkovaného plechu. Redlery mohou být vybaveny speciálními unašeči zamezujícími přenášení.

Dopravníky se dodávají ve výkonech od 20 do 300 t/hod ve 3 výkonových řadách:

Farmářské - pro malé sklady s obrátkovostí 1x až 2x za sezónu, s výkony 20 - 60 t/hod

Průmyslové - pro větší sklady s obrátkovostí několikrát za sezónu, s výkony 20 - 120 t/hod

Těžké provedení - pro velké sklady, přístavy, apod. s denní obrátkovostí, s výkony 60 - 300 t/hod



Výkon (t/hod) 30, 40, 60, 80, 100, 120, 150, 200, 250, 300
Příkon (kW) 1,1 - 55
Maximální délka (m) 22 - 96



Napište nám

Zpracovávám...


Pneumatické dopravníky

Pneumatické dopravníky s elektromotorem

Mobilní pneumatické dopravníky slouží k dopravě všech druhů zrnin, olejnin a luskovin při převýšení max. 10m, a to jak v halách, tak i na otevřeném prostranství. Jsou vybaveny podvozkem s koly pro snadnou manipulaci. Pneumatické dopravníky řady T 378 jsou vybaveny naskladňovací násypkou a slouží jako tlačné. Pro zvýšení výkonu mohou být doplněny turniketem.

Pneumatické dopravníky typu řady T 207 a typ T 449/2 a T 450 mají přisávací hubici, pomocí které je surovina nasávána do cyklonu a dále do výtlačného potrubí a slouží tedy jako přisávací a následně tlačné. Pro zvýšení výkonu je možné u řady T 207 odstranit sací větev a použít je pouze jako tlačné.



Pneumatické dopravníky za traktor

Zařízení je určeno k dopravě všech zrnitých a granulovaných materiálů ve směru horizontálním i vertikálním. Typy T 450/1 a T 449 jsou závěsné, typy T 449/1, T 470 a T 480 mají vlastní podvozek. Maximální dopravní délka je 80m. Standardní převýšení 3,5 m.

Tlačné pneumatické dopravníky s elektromotorem

Dopravní vzdálenost10m20m30m40m
T 378/1 s injektorem - 5,5 kW 4,7 4,5 4,0 3,0
T 378/2 s injektorem - 7,5 kW 5,3 4,5 4,0 3,5
T 378/1 s turniketem - 5,5 kW 9,5 8,5 8,0 6,6
T 378/2 s turniketem - 7,5 kW 10,0 9,0 8,4 7,0
T 207 - 7,5 kW 8,0 5,5 4,0 3,6
T 207/3 - 7,5 kW 10,0 9,0 8,0 7,0
T 207/1 - 11 kW 16,0 13,5 11,0 9,5
T 207/2 - 15 kW 19,0 17,0 15,5 14,5

Saco-tlačné pneumatické dopravníky s elektromotorem

Dopravní vzdálenost10m20m30m40m
T 207 - 7,5 kW 4,5 3,5 2,5 2,2
T 207/3 - 7,5 kW 6,5 6,3 5,5 4,5
T 207/1 - 11 kW 9,5 8,7 8,0 7,0
T 207/2 - 15 kW 14,5 13,0 12,0 11,0
T 450 - 22 kW 18 17,3 16,2 14,5
T 449/2 - 37 kW 25 22 20 17

Pneumatické dopravníky za traktor

Dopr. vzdálenost10m20m30m40m50m60m70m
T 450/1 18 17,3 16,2 14,5 13 11,2 9,5
T 449, T 449/1 25 22 20 17 16 13 11
T 470 35 33 30,5 27,4 24,7 21 18,3
T 480 43,5 40,2 37,3 34,5 30,4 27,7 23,7



Napište nám

Zpracovávám...


Armatury spádové dopravy

Jednotlivé armatury umožňují změnu a usměrnění toku materiálu v technologických linkách. Jsou zhotoveny z pozinkovaného nebo černého plechu opatřeného nátěrem. Skládají se ze spádového potrubí se zvýšenou odolností vůči otěru, vícecestných rozdělovačů, dvoj- a třícestných klapek, hradítek, tlumičů rychlosti, přechodů, manžet, apod. Klapky, hradítka a rozdělovače jsou dodávány s ručním, elektrickým nebo pneumatickým ovládáním.

Standardně jsou armatury dodávány v průměrech 160, 200, 250 a 300 mm, popřípadě v atypických průměrech 152, 219 a 273 mm.
